高空作業車常見故障及故障排除方法匯總
作者：高空作業車 來源：高空作業車廠家 日期：2017/1/16 16:40:02 人氣： 標簽：高空作業車
廈工楚勝高空作業車廠家電話：15972767978，18062471777，廈工楚勝高空作業車廠家網址：http://www.duf.net.cn
高空作業車常見故障及故障排除方法匯總
高空作業車常見故障有操縱排檔失靈、支腿運動緩慢，收放失靈、工作臂不上升（下落）、油缸活塞桿伸出漏油、工作斗與底面不垂直等問題，至于具體的排除方法，還是要根據具體的故障問題決定。高空作業車在作業的時候無疑是非常危險的，尤其是如果作業車出現了故障的話，會更加的危險，如果能夠更加清楚有那些故障，知道原因和排除方法的話，在高空作業中，就會對人身安全有另外一層的保護。液壓系統不能達到所需要的工作壓力，加大發動機的油門也上不去�，F(xiàn)象就是腿收不回來，變幅吊臂起不來，轉臺旋轉不動，從壓力表來看各機構的壓力很低。這個時候可能的原因有幾下幾種可能：溢流閥壓力開啟過低；油箱的油面太低，或者也可能是吸油管堵塞；壓力管路和回油管路發生串通或泄露過大，使大量的油沒有參加工作就流回油箱；油泵已經損壞或泄露過大。排除的方法就是要調整溢流閥開啟的壓力；添加新油或者對吸油管進行檢查；檢查油路，特別是各種的閥鎖、馬達等；檢查油泵，進行檢修或更換。如果操縱排檔失靈了，那么可能的原因是操縱桿失靈，撥叉損壞或者是定位珠彈簧失靈，可以通過修理?yè)Q新的方法找出真正的原因。出現液壓系統漏油的情況�？梢圆榭唇诸^是不是有松動；密封件有沒有被損壞；管邊破裂或者焊管接頭油砂眼的現象是不是有，然后再根據相應的情況進行檢查維護。

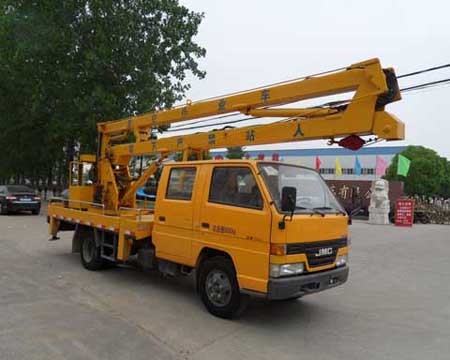

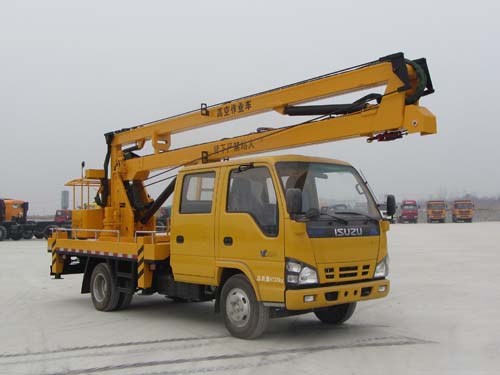

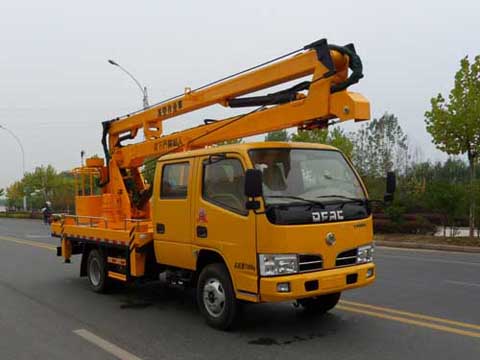

1.高空作業車種類及基本組成高空作業車（以下檢車高空車）分為折疊臂式、伸縮臂式、混合臂式和垂直升降式四種基本形式。高空車主要由底盤、舉升臂、工作平臺、回轉機構、動力系統、液壓系統和電氣系統等部分組成，其工作原理是發動機通過安裝在變速箱上的取力器將動力傳遞給液壓油泵，液壓油泵產生高壓液壓油通過控制閥分別輸送給各油缸或液壓馬達，從而實現各工作機構的運動。以折疊臂式高空車為例，對各部分做簡要介紹。1.1 舉升臂舉升臂包括上臂、下臂和小臂。行駛狀態時，上下臂折疊在一起，小臂垂直向下。進行高空作業時，上、下、小臂分別由變幅油缸舉升伸展至一定角度，將工作人員送至工作位置。工作臂為鋼板焊接而成的箱型結構，臂和臂之間、下臂和轉臺鉸接處均設有專門的滑動軸承，保證工作臂轉動阻力小，運動平穩。1.2 工作平臺工作平臺為鋼架焊接框架結構，周圍設有護欄，右側護欄開有側門，方便人員進出，平臺底板采用防滑花紋鋁板，平臺周圈下部設有護欄，防止工具或其他物品掉落。1.3 回轉結構回轉機構由液壓馬達、回轉減速器以及小齒輪、回轉支承等組成。進行回轉時，液壓馬達輸出動力，通過回轉減速器減速后帶動輸出軸上的小齒輪旋轉，小齒輪與回轉支承的齒輪嚙合，由于回轉支承的齒圈與車架剛性連接，因而回轉減速器帶動與之相連的轉臺回轉。1.4 動力系統高空車動力源為底盤發動機，其動力由取力器從底盤變速箱取出。取力器和變速箱取力齒輪處于斷開狀態，當進行高空作業時，操作拉桿使取力器的滑移齒輪與變速箱的輸出取力齒輪嚙合，取力器輸出軸帶動油泵工作，從而將發動機的機械能轉為液壓能，為系統提供動力。1.5 輸油器輸油器由導電滑環、液壓滑環兩部分組成，它的作用是當高空車進行回轉動作時，高空車轉動部分和固定部分的電路和液壓油路始終保持暢通。2.高空車液壓系統組成及特點高空車液壓系統一般采用齒輪泵供油的開式系統，油路中設有安全溢流閥，保證系統安全。當掛上取力器后，齒輪泵開始工作，為機械動作提供動力。當下車工作時，扳動下車閥體的相應手柄，壓力油經各管道使相應支腿動作。下車閥體可對各支腿的進出油油路分別控制，因此各支腿的伸縮量均可單獨調節，使高空車能夠適應不同的路面狀況。當下車支撐穩定后，上車才可工作。上車的控制一般采用電液比例流量閥。當上車工作時，通過電液比例比例流量閥對上車各執行機構供油，供油量大小由比例閥控制，輸出流量與負荷變化無關，可使系統達到穩定的工作速度，并且能夠?qū)崿F(xiàn)無極調速。當上車工作時，先讓電磁閥動作，然后緩慢扳動比例手柄，相應的工作機構開始動作；當需要停止動作時，先緩慢松回比例手柄，然后再讓電磁閥復位。為了增加安全性，液壓系統一般還有以下功能：1、在垂直支腿油缸上均裝有雙向液壓鎖，當油缸達到所需位置后，鎖住油缸不動，以防造成事故。2、在各臂架、伸縮臂、起升馬達上均裝有平衡閥，用來提高以上動作過程中的平穩性，在停止時又起到鎖住執行機構的作用。3、在進油設置大流量高精度的壓力油過濾器。確保系統清潔。4、在下車設置應急泵作為應急液壓源，當主動力源發生故障時，可用應急泵作為動力源將各機構收回到原始狀態，保證人身安全。3.高空車電氣系統組成及特點就高空車要求的整機動作而言，采用純液壓手動操作的方式完全可以實現，但是高空車是載人作業對整車安全性要求較高，因此高空車電氣系統是作為高空車的高級控制系統而存在的。
高空車的電氣系統一般包括支腿支地情況檢測、整車傾斜狀態監測及報警、舉升臂回收到位檢測、工作斗回收到位檢測、應急狀況急停、單比例閥實現上裝全部動作（變幅、伸縮、回收等）比例操作和一些照明等輔助功能。除比例控制操作功能外上述功能基本都是采用接近開關和傳感器監測實現，其配置功能區別不大，比例操作功能的實現主要分為以下三種形式。第一種采用可編程控制作為控制核心，調速部分由控制器控制，液壓元件僅作為一個執行機構，有的高空車還配置有顯示器，這種形式的價格較為昂貴。這種系統調速方式采用控制器采集操作手柄的參數，另外一些傳感器和操作開關也被采集進控制器，經過編程處理后控制比例閥的動作。其特點是：○1一些邏輯互鎖關系不用電路來實現，可通過編程來實現，這樣的話能夠減少電路故障；○2對一些機械部分處理困難的問題，比如說工作臂在某些角度時顫抖，可通過程序來優化該階段的動作；○3可通過顯示屏標定一些工作參數，如可調節比例閥的最大開啟量大小，標定角度傳感器的零位等信息；○4可通過顯示屏或者指示燈等顯示工作狀態以及一些故障等信息；○5有顯示屏的設備科簡化維修人員的判斷故障時間，可看出各個端口的工作狀態信息；○6減少設備鋪線的數量。第二種采用手柄加比例放大板的方式控制液壓比例閥調速，價格較為便宜。這種系統可通過調節放大板上的電位器調節操作速度，其特點是由于沒有控制器，系統無法處理模擬量信息，只能采用開關量的信號。造成的問題有：○1舉升臂達到極限位置時只能實現簡單的到位限制作用，不能實現自動末端減速功能；○2對于一些特殊位置的顫抖，電控系統無法調節；○3比例放大板只能實現部分調速功能，部分調速只能依賴液壓系統。第三種采用純手動調節液壓比例閥的方式，高空車調速只能依靠操作人員的手動調節，價格更低。其特點是：○1若操作人員不熟悉設備的性能，會造成高空車明顯的顫抖現象；○2工作平臺處液壓管路連接較多較亂。4.高空車常見故障分析1、取力器連接不到位， 整車動作均受限制。常見的為取力器掛檔不到位或是軟軸連接螺栓松動或是取力器和變速箱連接軸不合適，但是用應急動力單元供油，整車動作均正常。此時只要逐一檢查，故障比較容易排除。2、支腿垂直方向檢測需腿，此時整車報警上裝各動作受到限制。常見為支腿垂直方向接近開關松動或是位置調節不合適，此時只要適當調節支腿垂直方向接近開關的位置即可解除故障。3、泵壓不足，此時部分動作正常部分動作收限制。常見為泵內泄造成供壓不足或整車溢流壓力調節過低達不到部分執行元件的開啟壓力而造成無法動作。此時外接壓力表顯示系統最大壓力較小，只要調節系統卸荷壓力或更換泵即可恢復正常工作。4、液壓油較臟或電氣控制程序混亂，此時多數動作不正常只是某一動作單一方向能夠動作。常見為液壓油臟造成閥芯堵塞或是電氣控制 程序混亂，有時甚至發出所有動作指令均表現為某一單一動作。此時先拆洗液壓閥芯必要時更換液壓油，如還是不正常檢查調試電氣系統控制程序即可排除故障。5、電氣系統不穩定或程序部分不合理，此時部分動作時而故障時而正常。常見為電氣系統控制程序部分不合理或是電氣元件連接不穩定，首先排除電氣元件硬件故障，在通過具體分析原因調節電控程序即可徹底解決故障。
6、正常作業時高空車工作臂顫抖明顯，此時人在工作斗里站立不穩缺乏安全感。對于這種故障首先確保高空車在允許的風力氣象條件下作業，其次操作人員要熟練平穩操作。如果還是顫抖明顯的話，根據具體車型結構可在適當位置加裝節流閥以緩和油路沖擊性，在系統允許的情況下還可通過程序優化來減輕顫抖現象。油口前的管邊不密封⑷油泵損壞或因內邊磨損嚴重泄漏大⑸壓力管路或回油管路串通或泄漏過大⑹壓力表?yè)p壞排除方法：⑴加油并清除異物⑵按規定適當調整壓力⑶排除不密封處⑷檢修或換新⑸或修或換⑹或修或換故障6：油路噪音振動嚴重原因：⑴管路中有空氣⑵元件失靈⑶管邊元件不緊固⑷換向太猛太快⑸油溫過低⑹油不足⑺管路堵塞排除方法：⑴各機構反復多次動作，排除內部氣體，檢修油泵。⑵修或換⑶緊固加管卡⑷緩慢操作⑸空載運行加溫⑹注油⑺疏通故障7:油溫過熱原因：⑴內部泄漏過大⑵壓力過高⑶連續作業時間長，環境溫度高（夏天）排除方法：⑴檢修元件⑵調整壓力⑶停機休息冷卻后再工作。故障8：油缸、馬達運動不均勻，有爬坡現象原因：⑴液壓系統中存有空氣負載后被顯著壓縮，使運動不均勻。⑵運動摩擦面之間缺乏潤滑。⑶運動部件與非部件之間的間隙過小，或運動工作部件變形。排除方法：⑴將油箱加足油并對各油缸分別再高速全行程往復運動若干次。⑵經常加涂黃油潤滑。⑶檢查調整各運動部件之間的間隙松緊適度。故障9：支腿運動緩慢，收放失靈甚至不動原因：⑴溢流閥失靈或壓力過低。⑵油缸內漏油，油封損壞而降低了油缸容積效率，油泵排量不足，換向閥失靈或內漏嚴重。⑶雙向液壓鎖內的滑閥錐面與閥座接觸線間有異物或有傷痕。⑷缸內有空氣。排除方法：⑴檢修，更換或調壓。⑵更換油封、油泵排量不足，不加大油門，提高發動機轉速，換向閥失靈，輕則修，重則換。⑶拆開清洗，重則更換，輕則重新研配⑷往復運動幾次，排除空氣。故障10：轉臺轉不動原因：⑴溢流閥溢流壓力過低或完全失靈⑵油泵或旋轉馬達不靈⑶小齒輪與齒圓嚙合不好⑷蝸輪減速箱不靈⑸換向閥失靈排除方法：⑴檢修或調整⑵或修或換⑶按規定調整⑷或修正或更換⑸檢修或更換故障11：工作臂不上升原因：⑴溢流閥溢流壓力過低⑵管路堵塞，油不通⑶油缸嚴重內漏⑷換向閥失靈排除方法：⑴調壓⑵逐段檢查，除贓物，轉動油泵機構不操縱，逐一卸松管接頭查看有無油液射出，能查出管道被堵塞的具體位置。⑶更換油封⑷檢修或更換故障12：工作臂不下落原因：⑴平衡閥中的控制壓力太高⑵管路堵塞，油不通⑶換向閥失靈排除方法：⑴調整平衡閥壓力⑵按工作臂不上升排除⑶檢修或更換故障13：落臂時有振動原因：⑴缸筒內有空氣⑵限速閥調整不當排除方法：⑴按維修方法排除空氣⑵重新調整 - 上一篇：隨車吊起重機故障及支腿故障原因分析及故障排除方法 下一篇：清障車常見故障現象及排除方法匯總
